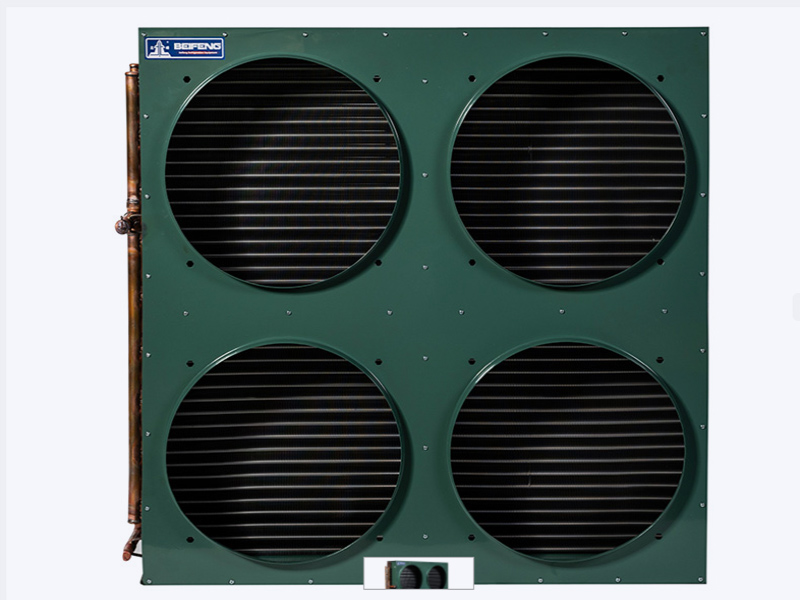

风冷冷凝器FN型系列

产品描述 联系表单

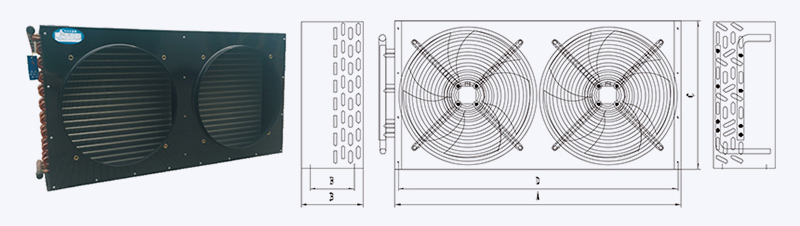

FNH型系列风冷冷凝器技术参数

型号	名义换热量 W	风机					进气管内径mm	出液管内径mm	安装尺寸		外形尺寸
型号	名义换热量 W	风量 m³/h/台	风叶直径	功率 W	电压 V	项目只	进气管内径mm	出液管内径mm	长 mm	宽 mm	A mm长	B mm宽	C mm 高	排×环
(1/8)0.36/1.3	360						8	8	201		221	45	204	2×4
(1/4)0.56/2.4	670						8	8	301		321	45	204	2×4
BF-FN-0.56/2	560	270	170	22	220	1	8	8	270	70	290	110	215	2×4
BF-FN-0.95/3.4	950	360	200	33			8	8	270	70	290	110	240	3×4
BF-FN-1.4/4.9	1370	880	250	53			8	8	350	70	370	110	290	3×5
BF-FN-2.3/8.3	2320	1300	300	73			12	9.5	450	100	470	150	340	3×6
BF-FN-3.1/11	3080						12	9.5	450	100	470	150	340	4×6
BF-FN-2.5/9	2520						10	10	370	100	390	140	320	4×6
BF-FN-2.8/10	2800	2100	350	140			12	9.5	450	100	470	150	420	3×8
BF-FN-3.8/13.5	3780						12	9.5	450	125	470	175	420	4×8
BF-FN-4.2/15	4200						12	9.5	450	125	470	175	470	4×9
BF-FN-5.3/19	5320	3000	400	180	380		16	12	510	125	530	175	520	4×10
BF-FN-6.2/22	6200	3000	400	180	380		16	12	510	170	530	220	520	5×10
BF-FN-5.0/18	5040	2100	350	140	220	2	16	12	790	125	810	175	420	3×8
BF-FN-6.7/24	6700						16	12	790	125	810	175	420	4×8
BF-FN-7.6/27	7560						16	12	790	125	810	175	470	4×9
BF-FN-10.6/38	10640	3400	400	180	380		16	12	990	150	1020	200	530	4×10
BF-FN-11.8/42	11760						19	14	990	150	1020	200	630	4×12
BF-FN-13.2/47	13160						19	14	990	170	1020	220	530	5×10
BF-FN-14.6/52	14560						19	14	990	170	1020	220	630	5×12
BF-FN-17.6/63	17640						22	16	990	170	1020	220	630	6×12
BF-FN-18.8/67	18760	2100	350	140	220	4	22	16	990	170	1020	220	830	4×16
BF-FN-21/75	21000	3400	400	180	380		22	16	990	170	1020	220	930	4×18
BF-FN-23.5/84	23520						22	16	990	170	1020	220	1030	4×20
BF-FN-25.8/92	25760						22	16	990	170	1020	220	1130	4×22
BF-FN-28/100	28000						25	19	990	170	1020	220	1230	4×24
BF-FN-29.4/105	29400						25	19	990	170	1020	220	1030	5×20
BF-FN-32.5/116	32480						25	19	990	170	1020	220	1130	5×22
BF-FN-35.6/127	35560						25	19	990	170	1020	220	1230	5×24

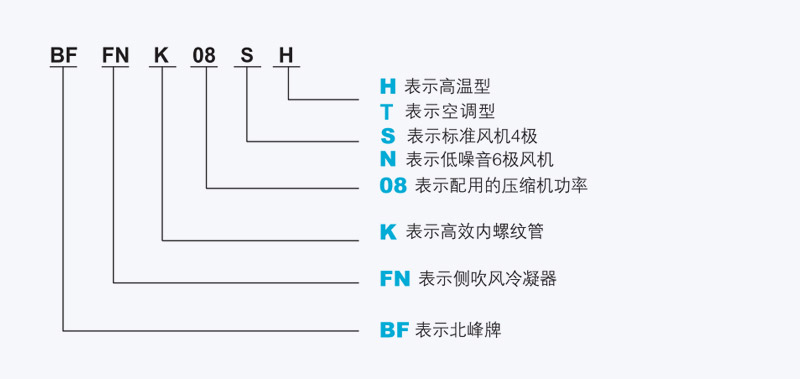

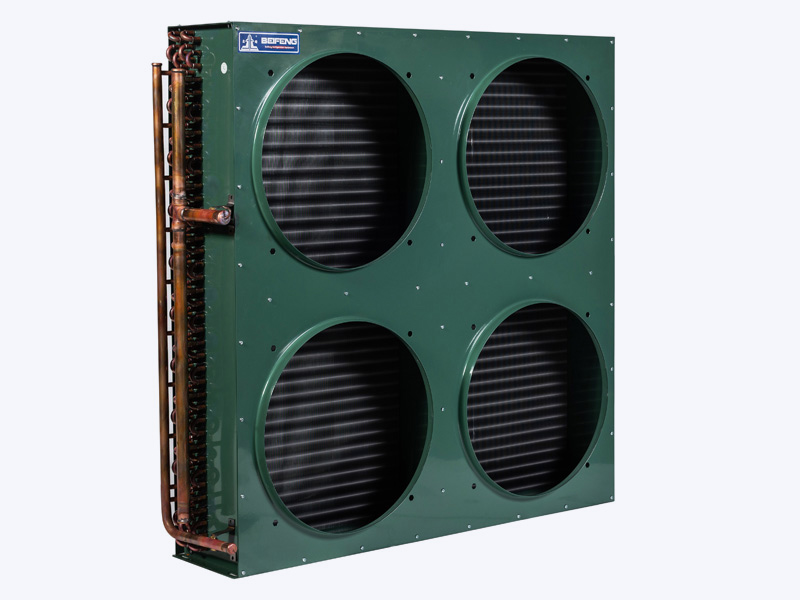

半封闭风冷冷凝器技术参数

型号	换热量W	风机		功率 w	电源 V/P/A	进气管经(Φ-mm)	出液管经(Φ-mm)	外形尺寸			安装尺寸
型号	换热量W	风量m³/h/set	风扇直径×数量 mm	功率 w	电源 V/P/A	进气管经(Φ-mm)	出液管经(Φ-mm)	A	B	H	E	F
BF-FNK-03S	7800	6570	500	450	3/380	19	16	886	203	715	160	775
BF-FNK-04S	11150	6570	500	450	3/380	19	16	886	203	715	160	775
BF-FNK-05S	14200	6570	500	450	3/380	19	16	886	233	715	190	775
BF-FNK-08S	19800	8720	550	600	3/380	25	19	976	233	865	190	865
BF-FNK-10S	26400	13140	500	450	3/380	25	19	1276	233	865	190	1165
BF-FNK-15S	30400	17440	550	600	3/380	28	19	1446	233	865	190	1335
BF-FNK-05SH	17750	6570	500	450	3/380	19	16	886	233	715	190	775
BF-FNK-08SH	24750	8720	550	600	3/380	25	19	976	233	865	190	865
BF-FNK-10SH	33000	13140	500	450	3/380	25	19	1276	233	865	190	1165
BF-FNK-15SH	38000	17440	550	600	3/380	28	19	1446	233	865	190	1335
BF-FNK-18SH	41800	17440	550	600	3/380	28	19	1446	233	965	190	1335
BF-FNK-20S	45000	21640	600	780	3/380	28	22	1636	290	890	130	1560
BF-FNK-20SH	48600	21640	600	780	3/380	28	22	1636	290	940	130	1560
BF-FNK-15ST	54000	24400	630	800	3/380	28	19	1756	290	940	130	1680
BF-FNK-25S	60000	24400	630	800	3/380	35	22	1761	290	1040	130	1680
BF-FNK-30S	70500	26280	500	450	3/380	35	22	1641	290	1340	130	1560
BF-FNK-35S	79500	26280	500	450	3/380	42	28	1641	290	1440	130	1560
BF-FNK-30SH	90000	34800	550	600	3/380	35	22	1641	290	1440	130	1560
BF-FNK-40S	102000	34800	550	600	3/380	35	28	1846	290	1440	130	1760
BF-FNK-35ST	117000	43280	600	780	3/380	35	22	1846	290	1540	130	1760
BF-FNK-50S	129000	43280	600	780	3/380	42	28	2139	290	1540	130	2040
BF-FNK-40ST	135000	43280	600	780	3/380	35	28	2139	290	1590	130	2040
BF-FNK-50ST	162000	52300	550	450	3/380	42	28	2530	290	1640	130	2430

基于进风温度35℃,冷凝温度50℃,进出风温差10℃

BF-HVDK型系引风冷冷凝器技术参数

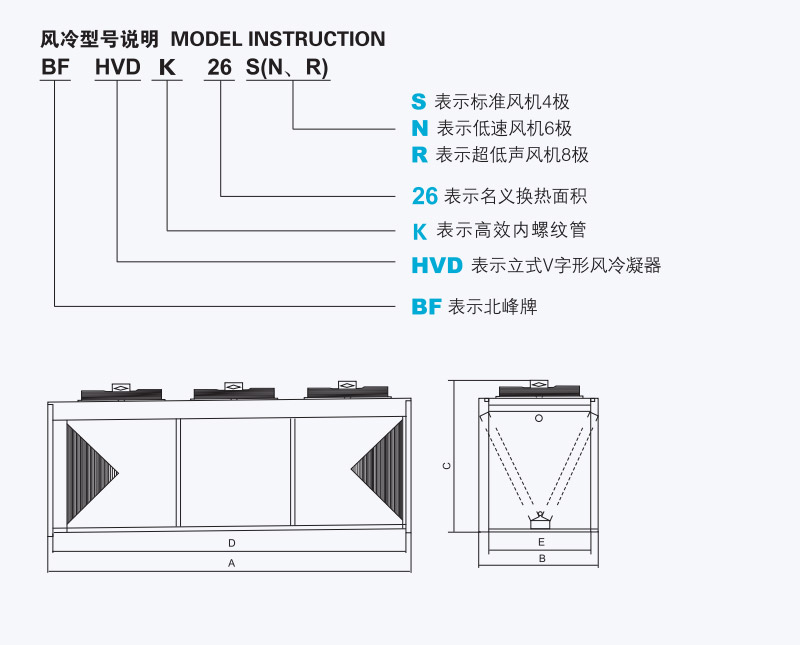

风冷型号说明

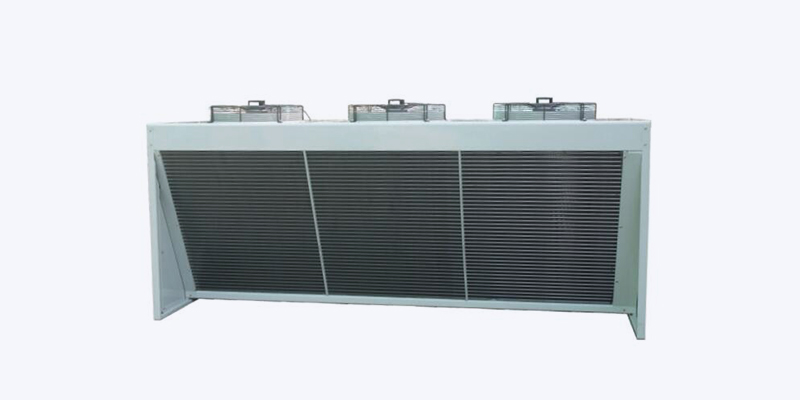

HVDK系列外转子风扇冷凝器17KW~263.5KW
V型设计节省空间，制冷量大，外形美观

BF-HVDK型系风冷冷凝器技术参数

型号	名义换热量(W)	风机					进气管内径(Φ-mm)	出液管内径(Φ-mm)	安装尺寸		外形尺寸 (mm)
型号	名义换热量(W)	风量 (m³/h)	风叶直径(mm)	功率 (W)	电压 (0/V)	数目 (set)	进气管内径(Φ-mm)	出液管内径(Φ-mm)	D 长 (mm)	E 宽 (mm)	A 长 (mm)	B 宽 (mm)	C 高 (mm)
BF-HVDK50S	17400	6800	400	180	380	2	22	16	1020	557	1064	661	900
BF-HVDK60S	19200	6800	400	180	380	2	22	16	1120	557	1164	661	900
BF-HVDK80S	26080	9600	450	250	380	2	25	19	1210	641	1254	745	990
BF-HVDK90S	27800	9600	450	250	380	2	25	19	1340	641	1384	745	990
BF-HVDK100S	32400	13140	500	450	380	2	25	19	1460	641	1504	745	990
BF-HVDK120S	36500	13140	500	450	380	2	25	19	1550	726	1594	830	1080
BF-HVDK140S	44700	17440	550	600	380	2	28	19	1580	811	1624	915	1180
BF-HVDK150S	46800	17440	550	600	380	2	28	19	1680	811	1724	915	1180
BF-HVDK162S	53500	17440	550	600	380	2	28	22	1810	811	1854	915	1180
BF-HVDK180S	60200	21640	600	780	380	2	28	22	1810	896	1854	1000	1272
BF-HVDK200S	65200	21640	600	780	380	2	28	22	2010	896	2054	1000	1272
BF-HVDK220S	69300	21640	600	780	380	2	32	22	2210	896	2254	1000	1272
BF-HVDK245S	78600	26160	550	600	380	3	32	22	2440	896	2484	1000	1272
BF-HVDK275S	84970	26160	550	600	380	3	32	22	2730	896	2773	1000	1272
BF-HVDK300S	97600	32460	600	780	380	3	35	28	2960	896	3000	1000	1272
BF-HVDK330S	102300	32460	600	780	380	3	42	28	2556	1049	2611	1153	1380
BF-HVDK360S	109000	32460	600	780	380	3	42	28	2781	1049	2776	1153	1380
BF-HVDK400S	124000	36600	630	800	380	3	42	28	2720	1049	2840	1153	1380
BF-HVDK450S	135000	36600	630	800	380	3	42	28	2855	1049	3052	1153	1380
BF-HVDK500S	155000	39420	500	450	380	6	42	32	2584	1487	2720	1537	1541
BF-HVDK550S	170500	39420	500	450	380	6	42	32	2809	1497	2946	1537	1541
BF-HVDK600S	186000	52320	550	600	380	6	42	32	2974	1571	3111	1621	1641
BF-HVDK650S	198300	52320	550	600	380	6	42	32	2974	1571	3111	1621	1641
BF-HVDK750N	229000	69760	550	600	380	8	54	35	3480	1655	3616	1705	1731
BF-HVDK850S	263500	69760	550	600	380	8	54	35	3480	1655	3616	1705	1731

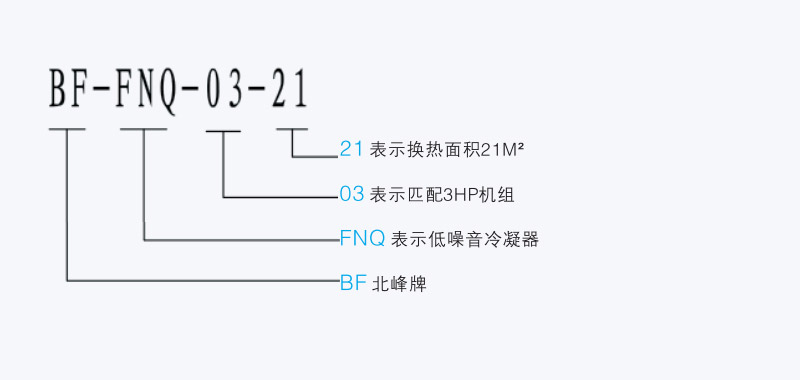

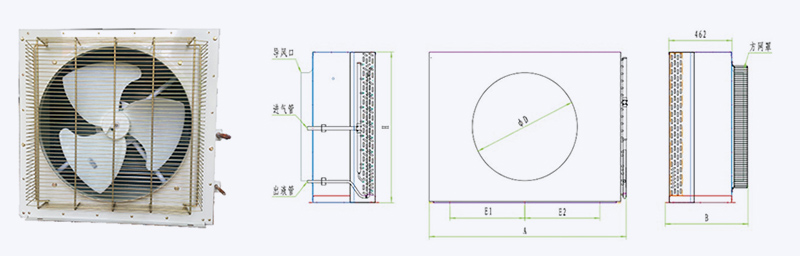

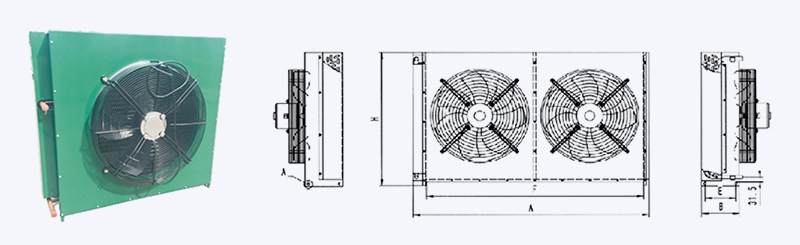

BF-FNQ型风冷凝器枝术参数

产品特点:
★风机采用低转速、大叶片、大角度，噪音低，运行平稳，使用寿命长
★换热面积天，能提高环境温度的适应性;翅片间距大，即使在环境空气中粉尘较高情况下也能可靠地工作

型号	名义排热量 W	风机参数					进气管径Φmm	出液管径 Φmm	安装尺寸mm			安装尺寸mm
型号	名义排热量 W	风量 m³/h	噪声 dB(A)	直径×数量	功率W	3N ～/V/P电源参数	进气管径Φmm	出液管径 Φmm	A	B	H	E1	E2
BF-FNQ03/21	6720	6600	58	600x1	150	3/380/10	19	12	884	610	822	650
BF-FNQ04/30	9300	6600	58	600x1	150	3/380/10	19	12	884	610	822	650
BF-FNQ05/38	11780	6600	58	600x1	150	3/380/10	19	12	884	610	822	650
BF-FNQ06/49	15200	10600	60	700x1	300	3/380/10	19	12	933	610	975	650
BF-FNQ07/54	16700	7500	62	600x1	200	3/380/8	19	12	1015	610	975	650
BF-FNQ08/63	19530	10600	60	700x1	300	3/380/10	19	12	1153	610	975	650
BF-FNQ10/70	21700	10600	60	700x1	300	3/380/10	19	12	1292	610	975	650
BF-FNQ12/88	27300	11700	62	750x1	550	3/380/10	25	16	1446	610	1075	550	550
BF-FNQ13/97	30070	11700	62	750x1	550	3/380/10	25	16	1590	610	1075	624	624

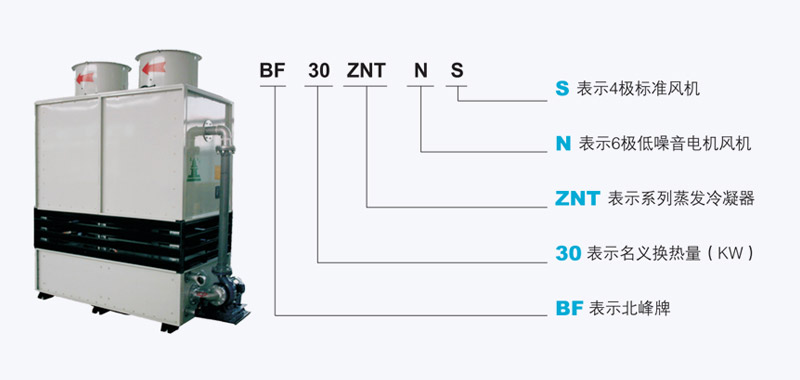

ZNT系蒸发式冷凝器

产品特点
1、采用热力学、传热学等工程学，把水冷凝器、冷却塔、循环水泵、水池、连接水管道融合一体，具有设计合理、节水节能、换热量大、结构紧凑、占地面积小，接管少等特点;
2、在传统的基础上，又新开发了铜管作冷凝盘管，取代了铁管，大大缩小了外形，减轻了重量，缩短了现场施工周期，降低了运输和安装费用;
3、框架采用优质镀锌板，外表面户外粉静电喷塑，具有抗蚀耐用，美观大方;
4、循环水泵选用小功率，大流量、噪音低、耗电小等特点;
5、水分配系统采用PVC塑料结构，布水器具有流量大，防堵塞、喷洒均匀、易维护、寿命长等特点;
6、轴流风机叶轮采用铝合金，叶片采用高强度尼龙风叶，具有风压高、风量大、噪音小、运行平稳等特点。

工作原理
压缩机排出的高温过热气态制冷剂从上部进入冷凝盘管内，冷却水有循环水泵送至冷凝盘管上部的喷淋装置中，将水均匀的喷淋在冷凝盘管表面上形成水膜，盘管内的高温过热制冷剂与盘管外的水和空气进行热交换，管内制冷剂由气态逐渐被冷凝为液态，制冷剂冷凝放热，喷淋冷却水蒸发吸热，使极小部分喷淋冷却水变成水蒸气，被脱水器回收，未蒸发的水下水箱被空气冷却，并均匀地下落到水箱中循环使用，当水箱水位蒸发消耗到一定程度时，浮球阀自动打开，补足水箱内水量。

机组选型程序
1、北峰牌BF-ZNT与ZNTG系列蒸发冷凝器适用于全封闭、半封闭、螺杆压缩机,制冷剂为R22、R134a;
2、根据制冷要求选型制冷设备;

3、设计系统总换热量=压缩机制冷量+压缩机电机消耗功率，总换热量×修正系数=使用工况下的热负荷;
4、例:已知条件BFBV20-84.5型制冷压缩机4台，工况-10℃/40℃,制冷量=(40480+16100 ) ×4台=226.3KW（并联机组）;
5、使用条件:冷凝温度40℃，湿球温度26℃，查修正系数表可知换热量修正系数为1.07;
6、计算修正系数换热量=总换热量×修正系数=226.3 ×1.07=242.1KW;
7、确定选型的标准换热量≥242KW，查产品参数表配一台ZNT-250KW蒸发冷。

备注:(由于使用地区、环境不同，北方冬季气温较低，如果水泵要停机断水的，匹配时蒸发冷要配大30%以上，例:241× 1.3=315KW)

BF-ZNT型系列蒸发式冷凝器技术参数

序号	型号	换热量 KW	风机					水泵				进出管
序号	型号	换热量 KW	风量 m³/h	功率 KW	电压 V	电流 A	数目	流量 m³/h	功率 KW	电压 V	电流 A	进管	出管
1	BF-ZNT-30/S	30	7000	0. 75	380	2	1	20	0. 75	380	1. 81	28	19
2	BF-ZNT-50/S	50	7000	0. 75	380	2	1	20	0. 75	380	1. 81	28	22
3	BF-ZNT-80/S	80	10000	1. 1	380	2. 7	1	20	0. 75	380	1. 81	35	22
4	BF-ZNT-100/S	100	10000	1. 1	380	2. 7	1	20	0. 75	380	1. 81	35	28
5	BF-ZNT-130/S	130	10000	1. 1	380	2. 7	1	20	0. 75	380	1. 81	42	28
6	BF-ZNT-150/S	150	15000	1.5	380	3. 7	1	25	1. 1	380	2. 52	42	28
7	BF-ZNT-180/S	180	15000	1. 5	380	3. 7	1	25	1. 1	380	2. 52	54	28
8	BF-ZNT-200/S	200	15000	1.5	380	3. 7	1	25	1. 1	380	2. 52	54	28
9	BF-ZNT-230/S	230	10000	1. 1	380	2. 7	2	25	1. 1	380	2. 52	54	28
10	BF-ZNT-250/S	250	10000	1. 1	380	2. 7	2	25	1. 1	380	2. 52	54	28
11	BF-ZNT-280/S	280	15000	1. 5	380	3. 7	2	25	1. 1	380	2. 52	67	35
12	BF-ZNT-310/S	310	15000	1.5	380	3. 7	2	25	1. 1	380	2. 52	67	35
13	BF-ZNT-330/N	330	18000	1. 5	380	4	2	35	1.5	380	3.44	67	35
14	BF-ZNT-350/N	350	18000	1.5	380	4	2	35	1.5	380	3.44	67	35
15	BF-ZNT-380/N	380	18000	1. 5	380	4	2	35	1. 5	380	3.44	67	35
16	BF-ZNT-430/N	430	21000	2.2	380	5.6	2	35	1.5	380	3.44	76	42
17	BF-ZNT-480/N	484	21000	2. 2	380	5. 6	2	35	1. 5	380	3.44	76	42
18	BF-ZNT-530/N	530	21000	2.2	380	5.6	2	35	1.5	380	3.44	76	42
19	BF-ZNT-580/N	580	30000	3	380	7	2	50	2.2	380	4. 74	76	42
20	BF-ZNT-630/N	630	30000	3	380	7	2	50	2.2	380	4. 74	76	42
21	BF-ZNT-680/N	680	30000	3	380	7	2	50	2.2	380	4. 74	76	42
22	BF-ZNTG-800/N	800	45000	4	380	9	2	70	3	380	7	2×89	2×76
23	BF-ZNTG-950/N	950	60000	4	380	9	2	70	3	380	7	2×114	2×89
24	BF-ZNTG-1100/N	1100	71000	5.5	380	11	2	70	3	380	7	2×114	2×89
25	BF-ZNTG-1200/N	1200	40000	3	380	7	3	78	3	380	7	3×89	3×76
26	BF-ZNTG-1400/N	1400	80000	5.5	380	11	2	129	5.5	380	11	2×114	2×89
27	BF-ZNTG-1600/N	1600	60000	5. 5	380	11	4	129	5. 5	380	11	4×89	4×76

备注:数据如有变动恕不另行通知，根据用户需求可为用户特殊设计。

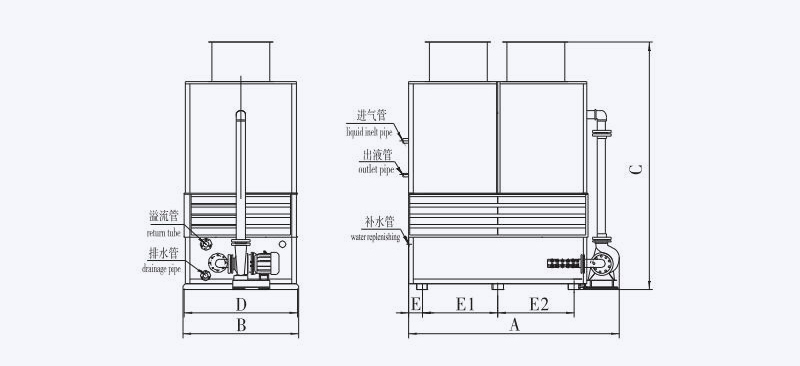

ZNT系列蒸发冷外形尺寸

型号	外形尺寸			安装尺寸				连接管
型号	A mm	B mm	C mm	D mm	E mm	El mm	E2 mm	补水管 Φmm	溢水管 Φmm	排水管 Φmm
BF-ZNT-30/S	1284	957	2540	897	138	696		1"	2. 5"	2"
BF-ZNT-50/S	1284	957	2540	897	138	696		1"	2. 5"	2"
BF-ZNT-80/S	1384	1230	2540	1170	138	780		1"	2. 5"	2"
BF-ZNT-100/S	1384	1230	2620	1170	138	780		1"	2. 5"	2"
BF-ZNT-130/S	1384	1230	2620	1170	138	780		1"	2. 5"	2"
BF-ZNT-150/S	1734	1230	2620	1170	138	1146		1"	2. 5"	2"
BF-ZNT-180/S	1734	1230	2620	1170	138	1146		1"	2. 5"	2"
BF-ZNT-200/S	1734	1230	2620	1170	138	1146		1"	2. 5"	2"
BF-ZNT-230/S	2204	1230	2620	1170	138	808	808	1"	2. 5"	2"
BF-ZNT-250/S	2204	1230	2620	1170	138	808	808	1"	2. 5"	2"
BF-ZNT-280/S	2204	1230	2620	1170	138	808	808	1"	2. 5"	2"
BF-ZNT-310/S	2204	1230	2620	1170	138	808	808	1"	2. 5"	2"
BF-ZNT-330/N	2534	1433	2650	1373	138	970	970	1"	2. 5"	2"
BF-ZNT-350/N	2534	1433	2650	1373	138	970	970	1"	2. 5"	2"
BF-ZNT-380/N	2534	1433	2650	1373	138	970	970	1"	2. 5"	2"
BF-ZNT-430/N	2534	1433	2650	1373	138	970	970	1"	2. 5"	2"
BF-ZNT-480/N	2714	1433	2650	1373	138	1068	1068	1"	2. 5"	2"
BF-ZNT-530/N	2714	1433	2650	1373	138	1068	1068	1"	2. 5"	2"
BF-ZNT-580/N	3034	1671	2730	1610	138	1220	1220	1"	2. 5"	2"
BF-ZNT-630/N	3034	1671	2730	1610	138	1220	1220	1"	2. 5"	2"
BF-ZNT-680/N	3034	1671	2730	1610	138	1220	1220	1"	2. 5"	2"
BF-ZNTG-800/N	3490	2000	3290	\	\	\	\	1"	2. 5"	2"
BF-ZNTG-950/N	3810	2100	3730	\	\	\	\	1"	2. 5"	2"
BF-ZNTG-1100/N	4420	2100	3700	\	\	\	\	1"	2. 5"	2"
BF-ZNTG-1200/N	4520	2200	3600	\	\	\	\	1"	2. 5"	2"
BF-ZNTG-1400/N	4420	2550	3750	\	\	\	\	1"	2. 5"	2"
BF-ZNTG-1600/N	5870	2200	3600	\	\	\	\	1"	2. 5"	2"

R22和R134a排热系数表

冷凝压力(kPa)		冷凝温度	进风空气湿球温度
冷凝压力(kPa)		冷凝温度	℃
R22	R134a	℃	10	12	14	16	17	18	19	20	21	22	23	24	25	26	27	28	29	30
1191	771	30	1.05	1.13	1.23	1.38	1.45	1.54	1.65	1.79	1.95	2.25	2.44	2.78	3.28
1254	815	32	0.94	1	1.08	1.17	1.23	1.3	1.37	1.5	1.62	1.76	1.93	2.1	2.35	2.6
1320	862	34	0.84	0.9	0.97	1.04	1.1	1.15	1.2	1.27	1.34	1.44	1.55	1.66	1.8	1.99	2.19	2.5
1355	887	35	0.8	0.85	0.91	0.97	1.02	1.06	1.1	1.17	1.24	1.3	1.37	1.46	1.55	1.72	1.91	2.14	2.41	2.77
1390	912	36	0.77	0.81	0.86	0.92	0.96	1	1.04	1.07	1.13	1.19	1.26	1.34	1.42	1.53	1.69	1.89	2.14	2.38
1461	963	38	0.7	0.74	0.78	0.82	0.85	0.88	0.9	0.93	0.96	1.01	1.06	1.12	1.17	1.25	1.35	1.47	1.62	1.78
1537	1016	40	0.65	0.67	0.7	0.73	0.76	0.78	0.8	0.83	0.86	0.89	0.93	0.97	1.01	1.07	1.13	1.2	1.3	1.43
1610	1072	42	0.59	0.61	0.64	0.67	0.68	0.7	0.72	0.74	0.77	0.8	0.83	0.86	0.89	0.93	0.98	1.04	1.1	1.18
1689	1130	44	0.54	0.56	0.58	0.6	0.62	0.63	0.65	0.66	0.68	0.7	0.73	0.76	0.78	0.82	0.85	0.89	0.93	0.97

菜单

搜索

语言

产品中心

风冷冷凝器FN型系列

产品描述

联系表单

取得联系

相关产品
