高效吸顶式单侧风冷风机

产品描述 联系表单

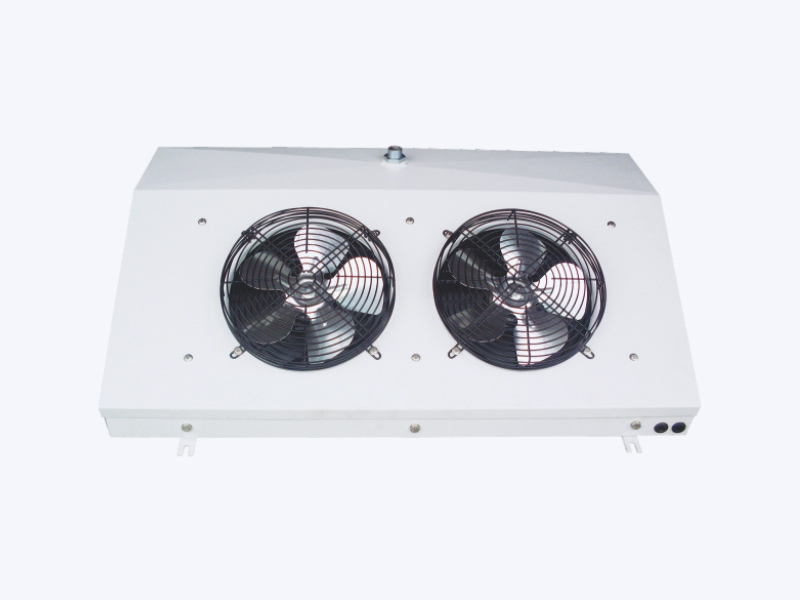

高效吸顶式单侧风冷风机

型号	名义制冷量At=7 ℃	管容	风机 (电压Voltage 220V 转速 1300r/min)			电融霜	外型尺寸 (mm)			安装尺寸(mm)		连接管
型号	名义制冷量At=7 ℃	管容	风扇×数量	风量	功率	电融霜	外型尺寸 (mm)			安装尺寸(mm)		进口	出口
Model	(W)	(dm³)	(mm)	(m³/h)	(W)	Kw/220V	A	B	C	D	E	(mm)	(mm)
RT5°C 片距:4.0mm
BF-DXK17L	1720	1.5	250×1	1010	73×1	0.6	770	410	200	570	450	12	12
BF-DXK29L	2920	2.5	250×2	2020	73×2	1	1140	410	200	940	450	12	16
BF-DXK35L	3495	3	250×2	2020	73×2	1.2	1325	410	200	1125	450	12	16
BF-DXK51L	5080	4.3	250×3	3030	73×3	1.7	1820	410	200	1620	450	12	19
RT -20°C 片距:5.5mm
BF-DXK12D	1185	1.8	200×2	900	33×2	0.7	880	410	200	680	450	12	16
BF-DXK18D	1780	2.7	250×3	3030	73×3	1.1	1255	410	200	1055	450	12	16
BF-DXK32D	3185	4.8	250×4	4040	73×4	1.9	2010	410	200	1810	450	12	19

普通吸顶式单侧风冷风机

型号	名义制冷量		管容	风机(电压Voltage 220V 转速 1300r/min)			电融霜	外型尺寸 (mm)			安装尺寸(mm)		连接管
型号	Rt5℃	RT -18°C	管容	风扇×数量	风量	功率	电融霜	外型尺寸 (mm)			安装尺寸(mm)		进口	出口
Model	(W)	(W)	(dm³)	(mm)	(m³/h)	(W)	Kw/220V	A	B	C	D	E	(mm)	(mm)
BF-DX02	287	180	0.36	172×1	340	33×1	0.3	350	370	170	275	395	9.52	9.52
BF-DX03	390	252	0.51	200×1	400	33×1	0.34	380	400	160	310	425	9.52	9.52
BF-DX04	554	360	0.66	172×2	680	33×2	0.55	600	370	170	525	395	9.52	9.52
BF-DX05	780	504	0.93	200×2	800	33×2	0.63	680	400	160	610	425	9.52	9.52
BF-DX06	902	580	1.02	172×3	1020	33×3	0.85	1000	370	170	825	395	9.52	9.52
BF-DX08	1168	738	1.36	200×3	1200	33×3	0.92	1070	400	160	900	425	12	14
BF-DX10	1558	990	1.8	200×4	1600	33×4	1.22	1370	400	160	1200	425	12	14

新型高效吸顶式双侧风冷风机

产品用途

DH系列产品（双侧风冷风机）于不同制冷量的压缩机组配套，用于不同的冷库中作为制冷设备。其中DH /L适用于库温5°C作为空调使用，如大负荷的商场、超市、蔬菜、生产车间。DH /Z适用于库温-10°C，作为鱼类、肉类、食品冷藏用。

产品特点

①、DH系列双侧风冷风机具有产品结构设计合理，体积小、重量轻、安装方便，制冷量大等特点；

②、外壳采用喷塑型工艺，材料轧花铝板，耐腐蚀、外形美观、使用寿命长；

③、蒸发管选用高效铜管，通过液压机胀管，翅片与盘管紧密均勾、稳定，提局了制冷效力；

④、风机选用外转子电机，噪声低、运转平稳。

DHL系列技术参数

型号	蒸发能力	面积	风量	380V/50Hz 外转子风机参数				220V 电融霜
	At=8°C	面积	风量	风扇×数量	每一个风扇			盘管 (KW )	水盘 (KW )	合计(KW)
	KW	m²	m³/h	ΦmmxN	r/Min	W	A	盘管 (KW )	水盘 (KW )	合计(KW)
RT≥5℃ DHZ 系列片距： 4-4.5mm
BF-DHL-20S	5750	20	2290	Φ350×1	1380	140	0.38	1.32	1.32	2.64
BF-DHL-25S	7187	25	4800	Φ450×1	1360	250	0.6	1.4	1.4	2.8
BF-DHL-35S	10062	35	6800	Φ400×2	1380	180	0.47	1.8	1.8	3.6
BF-DHL-45S	12937	45	6800	Φ400×2	1380	180	0.47	1.8	1.8	3.6
BF-DHL-55S	15812	55	6800	Φ400×2	1380	180	0.47	2.4	2.4	4.8
BF-DHL-70S	20125	70	9600	Φ450×2	1360	250	0.6	4.8	2.4	7.2
BF-DHL-80S	23000	80	9600	Φ450×2	1360	250	0.6	5.4	2.7	8.1
BF-DHL-100S	28750	100	13140	Φ500×2	1300	450	0.9	5.15	3.15	8.3
BF-DHL-115S	33062	115	13140	Φ500×2	1300	450	0.9	7	3.51	10.51
BF-DHL-130S	37375	130	17440	Φ550×2	1300	600	1.2	7	3.51	10.51
BF-DHL-140S	40250	140	19710	Φ500×3	1300	450	0.9	7.74	3.87	11.61
BF-DHL-160S	46000	160	19710	Φ500×3	1300	450	0.9	7.74	3.87	11.61
BF-DHL-180S	51750	180	26160	Φ550×3	1300	600	1.2	8.46	4.23	12.69
BF-DHL-200S	57500	200	26160	Φ550×3	1300	450	0.9	8.4	5.66	14.06

DHZ系列技术参数

型号	蒸发能力	面积	风量	380V/50Hz 外转子风机参数				220V电融霜
	At=8°C	面积	风量	风扇×数量	每一个风扇			盘管 (KW )	水盘 (KW )	合计(KW)
	KW	M2	m³/h	Φ mmxN	r/Min	W	A	盘管 (KW )	水盘 (KW )	合计(KW)
RT≥-10°C DHZ 系列片距： 6mm
BF-DHZ-15S	2950	15	2290	Φ350×1	1380	140	0.38	1.32	1.32	2.64
BF-DHZ-20S	3940	20	4800	Φ450×1	1360	250	0.6	1.4	1.4	2.8
BF-DHZ-25S	4925	25	6800	Φ400×2	1380	180	0.47	1.8	1.8	3.6
BF-DHZ-35S	6895	35	6800	Φ400×2	1380	180	0.47	1.8	1.8	3.6
BF-DHZ-40S	7780	40	6800	Φ400×2	1380	180	0.47	2.4	2.4	4.8
BF-DHZ-50S	9850	50	9600	Φ450×2	1360	250	0.6	4.8	2.4	7.2
BF-DHZ-60S	11820	60	9600	Φ450×2	1360	250	0.6	5.4	2.7	8.1
BF-DHZ-80S	15760	80	13140	Φ500×2	1300	450	0.9	5.15	3.15	8.3
BF-DHZ-90S	17730	90	13140	Φ500×2	1300	450	0.9	7	3.51	10.51
BF-DHZ-100S	19700	100	17440	Φ550×2	1300	600	1.2	7	3.51	10.51
BF-DHZ-110S	21670	110	19710	Φ500×3	1300	450	0.9	7.74	3.87	11.61
BF-DHZ-120S	23640	120	19710	Φ500×3	1300	450	0.9	7.74	3.87	11.61
BF-DHZ-140S	27580	140	26160	Φ550×3	1300	600	1.2	8.46	4.23	12.69
BF-DHZ-150S	29550	150	26160	Φ550×3	1300	450	0.9	8.4	5.66	14.06

吸顶式双侧风冷风机系列规格表

型号 △t=8℃ RT≥5℃	型号 △t=8℃ RT≥-10℃	外型尺									连接管
		A	B	C	D	E	E1	E2	E3	F	进口	出口
		mm									Φmm
BF-DHL-20S	BF-DHZ-15S	860	860	280	915	620				120	12	19
BF-DHL-25S	BF-DHZ-20S	920	960	280	1015	680					12	19
BF-DHL-35S	BF-DHZ-25S	1210	960	280	1015	960					12	19
BF-DHL-45S	BF-DHZ-35S	1210	960	320	1015	960					16	22
BF-DHL-55S	BF-DHZ-40S	1470	960	320	1015	1220					16	22
BF-DHL-70S	BF-DHZ-50S	1470	960	380	1015	1220	610				16	28
BF-DHL-80S	BF-DHZ-60S	1650	960	380	1015	1380	690				16	28
BF-DHL-100S	BF-DHZ-80S	1910	1060	430	1115	1630	815				19	32
BF-DHL-115S	BF-DHZ-90S	2110	1060	430	1115	1830	915				19	32
BF-DHL-130S	3F-DHZ-100S	2110	1160	480	1215	1830	915				22	35
BF-DHL-140S	BF-DHZ-110S	2310	1060	480	1115	2030	676	676			22	35
BF-DHL-160S	BF-DHZ-120S	2310	1060	530	1115	2030	676	676			22	35
BF-DHL-180S	BF-DHZ-140S	2510	1160	530	1215	2230	740	740			22	35
BF-DHL-200S	BF-DHZ-150S	2510	1160	580	1215	2230	740	740			22	35
